24小時(shí) 服務(wù)熱線
13412639960
yingxu@bettowoodwpc.com
13412639960
yingxu@bettowoodwpc.com
高端戶外 “百妥木”，采用國(guó)防科技大學(xué)“晶須材料”的研究成果，以及“雙層共擠”“三層共擠”工藝，率先將塑木材料的理化性能指標(biāo)由“裝飾材料”級(jí)提高到“工程材料”級(jí)，將產(chǎn)品的耐候性提高到常規(guī)塑木產(chǎn)品從未企及的高度。
“百妥木”產(chǎn)品具有不褪色（PVC共擠產(chǎn)品通過(guò)SGS 1000小時(shí)戶外加速老化測(cè)試，ASA共擠產(chǎn)品通過(guò)SGS 6000小時(shí)戶外加速老化測(cè)試，依然達(dá)到4級(jí)以上水平），阻燃（B1級(jí)），表面硬度高（82HDB），冷熱循環(huán)（ -40℃ ~70℃）尺寸變化?。ā?.1%），的優(yōu)勢(shì)，以上指標(biāo)確保在同行業(yè)中“一騎絕塵”的領(lǐng)先程度。
“百妥木”是國(guó)內(nèi)首家突破塑木共擠技術(shù)的廠家，國(guó)內(nèi)率先研發(fā)和擁有“雙層共擠”“三層共擠”技術(shù)的廠家。
“百妥木”掌握塑木共擠核心技術(shù)，并能嫻熟切換不同工藝技術(shù)：“PVC共擠塑木”和“ASA共擠塑木”，可滿足不同需求的客戶群體。
“百妥木”榮獲中科院頒發(fā)的“一種超高耐候性PVC共擠面層材料及其制造方法”的發(fā)明創(chuàng)造專利證書(shū)，并擁有多項(xiàng)實(shí)用型、外觀設(shè)計(jì)、結(jié)構(gòu)設(shè)計(jì)等多項(xiàng)新型專利。
“百妥木”成為國(guó)家塑木行業(yè)新標(biāo)準(zhǔn)、國(guó)家塑木綠色標(biāo)準(zhǔn)的主要起草單位。
首家突破雙層共擠、多層共擠技術(shù)，掌握核心PVC共擠，ASA共擠技術(shù)，不同共擠工藝嫻熟切換

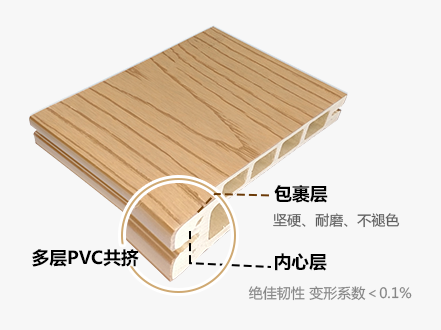

百妥木內(nèi)外兼修，芯層韌性十足，包裹層堅(jiān)固耐磨，使型材的性能得到全方位提升，可抵御戶外各種 惡劣環(huán)境，水分，紫外線，真菌，細(xì)菌，高溫，寒冷。是替代傳統(tǒng)戶外木材的絕佳選擇。
百妥木芯層采用全新PVC進(jìn)口塑膠原料，加入極細(xì)膩的木粉，百妥木研發(fā)獨(dú)特的配方，將納米級(jí)的木粉微粒用改性后的PVC全新塑料緊緊地包裹著，細(xì)膩木粉與PVC樹(shù)脂完美融合在一起，從根源上完全斷絕木粉與水氣、濕氣接觸，從而避免木纖維吸水膨脹導(dǎo)致的變形、翹曲問(wèn)題。實(shí)驗(yàn)數(shù)據(jù)表明百妥木吸水率遠(yuǎn)低于0.1%，幾乎不吸水。

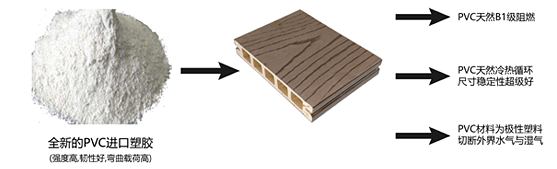

全新樹(shù)脂原料可以從源頭上保證塑料的物理性能：強(qiáng)度高，韌性好，彎曲載荷高；

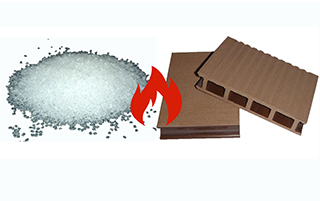

PVC天然阻燃，不用添加任何助劑已是B1級(jí)別以上；
PVC天然冷熱循環(huán)尺寸穩(wěn)定性超級(jí)好，輕松達(dá)到0.7%的收縮率，經(jīng)百妥木獨(dú)特配方改性后更是在冷熱循環(huán)（ -40℃ ~70℃）條件下達(dá)到≤0.1%尺寸變化率。
PVC是為數(shù)不多的極性塑料，經(jīng)獨(dú)特配方改性后能與木粉完美融合，把木粉緊緊包裹著，切斷外面的水氣、濕氣。

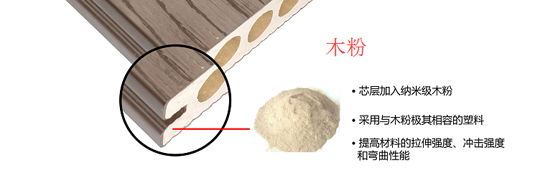

百妥木芯層加入納米級(jí)木粉，并采用與木粉極其相容的塑料，使其變成增強(qiáng)型聚酯纖維材料，從而大大提高材料的拉伸強(qiáng)度、沖擊強(qiáng)度和彎曲性能，使其擁有超耐磨、高強(qiáng)度、抗撕裂等優(yōu)點(diǎn)。

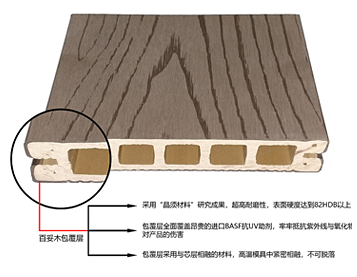

百妥木采用國(guó)防科技大學(xué)“晶須材料”的研究成果，將極其耐磨的飛機(jī)剎車片基質(zhì)融入百妥木的包覆層中，雖為薄薄一層，卻擁有超高耐磨性能，表面硬度達(dá)到82HDB以上。
百妥木包覆層全面覆蓋昂貴的進(jìn)口BASF抗UV助劑，牢牢抵抗紫外線與氧化物對(duì)產(chǎn)品的傷害，采用超高耐候性面料配方，使產(chǎn)品具有不褪色性能：PVC共擠產(chǎn)品通過(guò)SGS 1000小時(shí)戶外加速老化測(cè)試，ASA共擠產(chǎn)品通過(guò)SGS 6000小時(shí)戶外加速老化測(cè)試，依然達(dá)到4級(jí)以上水平。
百妥木包覆層采用與芯層相融的材料，在高溫的模具中，兩層材料依靠自身相容原理，芯層與包覆層牢牢地結(jié)合在一起，猶如皮膚一樣，不可脫落。

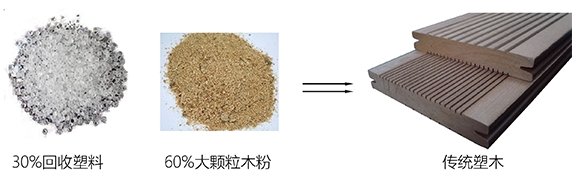

30%左右回收塑料+60%顆粒較大的木粉甚至是木屑，添加一定助劑混合而成。
塑料：一代塑木塑膠原料基本為回收多次的PE、PP、PS塑料，這些回收多次的塑料成分復(fù)雜，塑料大部分的性能如韌性，強(qiáng)度，承載力基本已經(jīng)喪失。

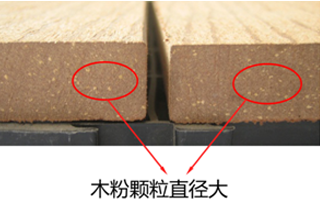

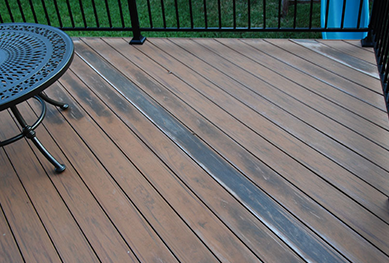

木粉：一代塑木采用的木粉顆粒直徑較大，有些廠家更是直接采用木屑，粗糙的木粉直接暴露在戶外條件下。
阻燃：PE、PP、PS塑料均為不阻燃塑料，因此一代塑木不能達(dá)到阻燃級(jí)別。

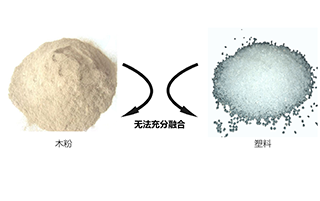

融合性：PE、PP、PS塑料這些塑料表面均為非極性，而木粉卻是強(qiáng)極性的，因此一代塑木在混合制備的過(guò)程中，存在著較高的界面能差，塑料與木粉很難達(dá)到充分融合，無(wú)法使塑料擁有的木粉的剛性與強(qiáng)度，使一代塑木的機(jī)械性能很差。

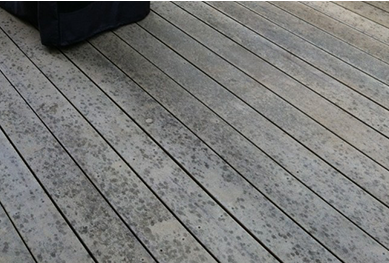

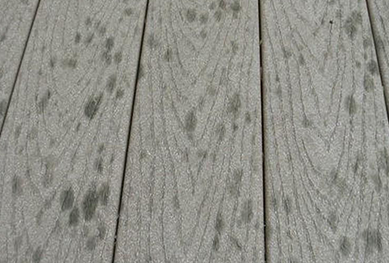

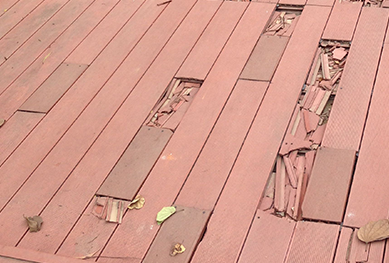

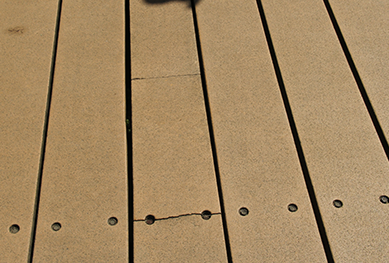

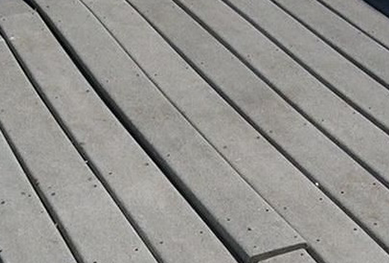

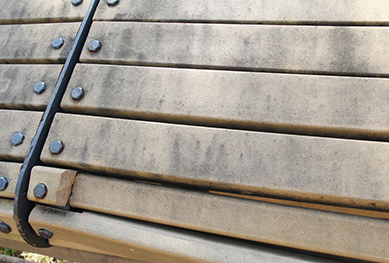

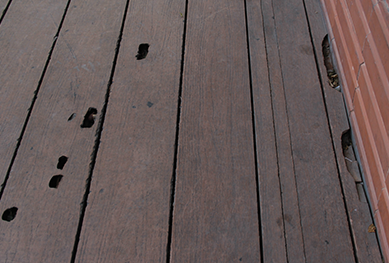

保護(hù)層：一代塑木由于無(wú)包裹層，大顆粒的木粉或木屑直接裸露在潮濕的空氣中，容易吸水膨脹，導(dǎo)致開(kāi)裂、變形、翹曲，甚至?xí)l(fā)霉。

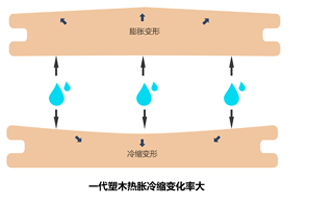

穩(wěn)定性：PE、PP、PS這些塑料熱脹冷縮變化率很大，基本在2%-5%，尺寸穩(wěn)定性很差。
以下真實(shí)案列效果展示效果
以下真實(shí)案列效果展示效果
以下真實(shí)案列效果展示效果
以下真實(shí)案列效果展示效果
以下真實(shí)案列效果展示效果
成分：一代塑木（芯層）+ 塑料（包覆層保護(hù)） 分類：因外層塑料包覆程度而分為半包覆和全包覆
部分共擠塑木添加了上半部分的保護(hù)層，可以阻擋上方的紫外線UV，在一定時(shí)間內(nèi)可降低褪色的程度。但是，包覆層和芯層是由不同的材料組成，而他們的熱脹冷縮率和吸水率不相同，所以產(chǎn)生了新的問(wèn)題。

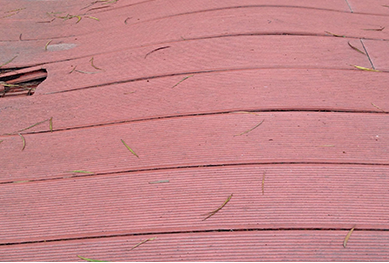

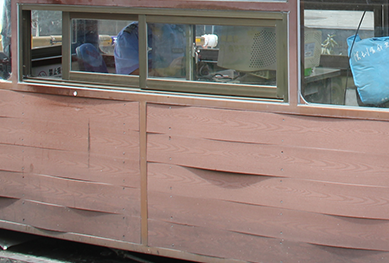

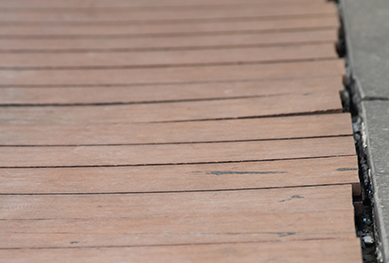

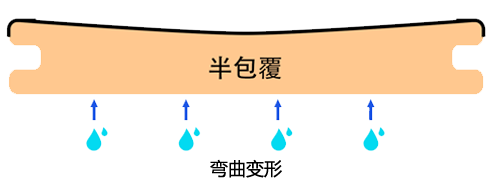

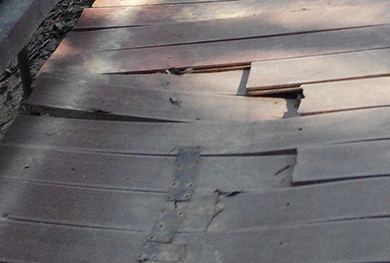

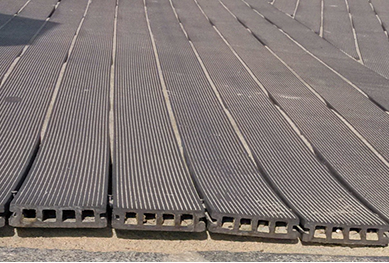

包覆層是吸水率極低的塑料，而芯層依舊是一代塑木，木粉比例高，且木粉與塑料不充分融合，導(dǎo)致木粉長(zhǎng)期暴露在戶外環(huán)境和水份中，吸水膨脹。在日照強(qiáng)烈的地區(qū)且雨水量多的地區(qū)，當(dāng)水份持續(xù)地從底部和卡槽部分吸入，下層板材吸水膨脹，同時(shí)板材卡槽位置被固定在骨架上，受力不均勻，導(dǎo)致板材向兩端翹起變形嚴(yán)重，嚴(yán)重的甚至?xí)芽ú畚恢美卤选?/p>

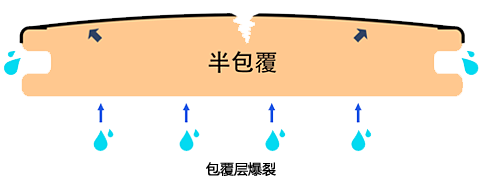

吸水導(dǎo)致板材內(nèi)部膨脹，而包覆層與芯層吸水率和收縮率不一致，積累到一定程度，就會(huì)使包覆層爆裂。

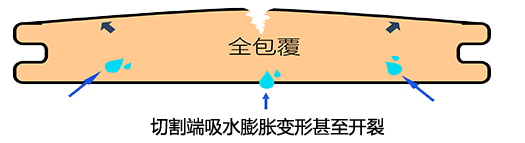

1）普通的二代共擠塑木雖然采用全包覆設(shè)計(jì)，但始終以一代塑木作為芯層材料，而芯層中的木粉雖然四面全包覆著吸水率極低的塑料，但板材的切割端始終無(wú)法避免裸露在空氣中，仍然會(huì)吸水膨脹導(dǎo)致翹曲變形。
2）普通的二代共擠塑木的基材仍舊是多次回收的塑料，其板材的韌性、強(qiáng)度、彎曲載荷得不到保證，包覆層雖在一定程度增強(qiáng)了耐磨、抗沖擊等性能，但不能從根本上解決熱脹冷縮導(dǎo)致的尺寸穩(wěn)定性差，強(qiáng)度不足等問(wèn)題。
3）普通的二代共擠塑木的基材仍舊是PE、PP、PS塑膠，這些塑料均不能達(dá)到阻燃標(biāo)準(zhǔn)。

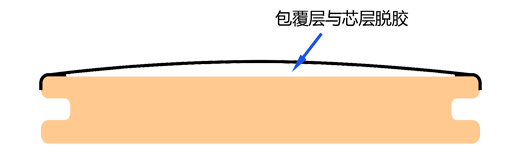

4）普通的二代共擠塑木的包覆層與芯層為不同材質(zhì)的材料，當(dāng)工藝不成熟時(shí)包覆層與芯層結(jié)合力不足，很容易產(chǎn)生兩層脫落現(xiàn)象，俗稱“脫膠”。而目前國(guó)內(nèi)只有少數(shù)擁有共擠技術(shù)的廠家，可以成熟控制共擠工藝的廠家更是寥寥無(wú)幾。
公司地址：廣東省東莞市橋頭鎮(zhèn)石水口大山尾街百妥木工業(yè)園
電話：徐先生：13412639960
郵箱：yingxu@bettowoodwpc.com
微信咨詢
阿里店鋪
